db8e1867 新月メータ DpCyEXZ1YdZ 2024-06-14 12:20 1718367632.gif (97KB): マイコンを使用しないメータを改良しました。

・PCに流れる電流をAbility 3Aと同じ値へ変更
　TAの読み取りやリードの挙動はAbility 3Aとほぼ同じになっていると思います。

　次の資料を参考にしました。
　https://ufz.yolasite.com/resources/report.pdf

・電流計に流れる電流を制限
　針が振り切れる際に激しくぶつからないように調整しました。

・DCDCコンバータと電源電圧を確認する回路を追加
　電源電圧は0.9~5vです。乾電池1本から3本で動きます。
　電源スイッチをBattに合わせることで、Main Meterを使って電源電圧を測定できます。
　目盛の右端が約4.8vで、中心ならば約2.4vになります。
　使用する電池の本数から残量を判断してください。(一般に乾電池の終止電圧は0.9vです)
c151909d 新月メータ DpCyEXZ1YdZ 2024-06-14 12:24 1718367881.gif (26KB): >>db8e1867

較正の手順です。

電源接続前の準備
　・添付のスケールを適当なサイズで印刷し、それぞれの電流計へ貼り付ける。
　　その際、下段の飛び出た目盛を電流計の0,50,100へ合わせる。
　・VR2、VR3、VR4を最小値に設定する(反時計周りにカチカチ音がするまで回す)
　・感度を最低に設定する。(反時計回りにいっぱいまで回す)
　・ToneArmを0.95へ設定する。(反時計周りにいっぱいまで回す)

較正手順
　・PC CAN端子へ何も接続していない状態で、電源スイッチをOnにする。
　・Main Meterの調整ねじを回し、針が目盛の左端と一致するように調整する。
　　(ロットによっては調整しきれないので、その場合は可能な限り左へ寄せる)
　・PC CAN端子を短絡(ショート)する。
　・TA Meterの調整ねじを回し、針が目盛の左端と一致するように調整する。
　・ToneArmを時計回りに5回転ほど回す。
　・VR4を操作しMain Meterの針が目盛の右端を少し超えたあたりに位置するように調整する。
　・PC CAN端子を開放する。
　・VR2を操作しTA Meterが6.5となるように調整する。
　・PC CAN端子へ5kΩの抵抗を接続する。(10kΩを2本並列で5kΩ)
　・ToneArmを操作し、Main Meterがセット位置になるように調整する。
　・感度を最大に設定する。
　・ToneArmを操作し、Main Meterがセット位置になるように調整する。
　・感度を最低に設定する。
　・VR3を操作し、Main Meterがセット位置になるように調整する。
　・VR1を操作し、TA Meterが2.0となるように調整する。
b16ec3b2 anonymous 2024-06-27 13:09: >>af4d7082
新月メータさんのアップされていたファームウェアでメータを作成してみようと思います。
電子工作を勉強しながら気長に挑戦してみます。細かく教えていただいたので材料はほぼ揃ったのですが、VDD、VSSと手をつなぐカンはどういうものを使うのでしょうか？　自由領域などで流通しているカンを入手するのがいいのでしょうか？
75b4de18 新月メータ DpCyEXZ1YdZ 2024-06-28 04:35: >>b16ec3b2

「Vdd Vss」ラベルのすぐ下にある端子には乾電池を接続します。
パソコン等へつなぐ場合はUSB端子から電力が供給されるので繋げなくてもOKです。

教会のメーターは錫でメッキした缶を使用しているとのことです。
いわゆるブリキ缶です(トタンではない)。塗装されていない無垢のブリキ缶であれば使えます。
私は「EA508TM-124」を検索して見つかる缶にサンポールで錫メッキして使っています。
そのままでも使えますが、メッキが薄いようでしばらく使うとメッキが剥げて錆びてきます。
(サンポールを使ったメッキについて詳しく説明するつもりはないですが、鉛が含まれる半田は
健康上有害ですし廃液に関する条例上のリスクがあるので使えません)

新しいマイコン版を作成済で近く投稿します。
いろいろと改善しているので、これから作るのであれば新しいほうの作成をお勧めします。
96cc5d2b anonymous 2024-06-28 21:44: 新月メータさん、ありがとうございます。
とても貴重な情報だと思います。マイコン版の更新を待ちながら、ハンダの扱いを習得しておこうと思います。

普段はROMですみません。メータがどのようなものなのか興味がありますので、他の自作勢の皆さん、自由領域、菜園のもの、いずれも情報楽しみにしています。
6f7c168a 新月メータ DpCyEXZ1YdZ 2024-06-30 11:52 1719748368.gif (111KB): 先日投稿した回路のマイコン版です。
TAの読み取りやリードの挙動はAbility 3Aとほぼ同じになっていると思います。

「1/7 実態配線図」

以前のものと比べてADコンバータを変更し、DCDCコンバータを追加しています。

電源電圧は2.7~5.5vです。乾電池3本かエネループ3~4本で動きます。
乾電池2本でも動きますが、乾電池の終止電圧は0.9vなので、効率よく使い切ることができないかもしれません。
5.7vよりも高い電圧を加えるとマイコンが壊れる可能性があります。

乾電池を使用せずにUSB端子からの電源供給でも動きますが、PCやUSB充電用アダプタと接続した場合
コンセントと缶は完全に絶縁されないため、落雷等による感電の可能性があります。
ほとんどのモバイルバッテリーは、電流が少ないと自動停止するので使えません。
IOT機器に対応していたり、自動停止を無効化できるモバイルバッテリーならば利用可能です。
b17ca6a7 新月メータ DpCyEXZ1YdZ 2024-06-30 11:55 1719748509.gif (32KB): 「2/7 基本回路」

基本回路の回路図です。
ADS1015は電源電圧が3.3vの場合、3.8v以上を計測できないようなので
出力電圧を1/2に分圧して計測しています。

感度Volに接続するボリュームによって最低感度が変わります。
　20kΩ：0.9ぐらい
　10kΩ：2.2ぐらい
　5kΩ：5.0ぐらい
特に低い感度が必要でなければ10kΩが使いやすいかと思います。

VRによる調整は次の通りです。
　VR1：ホイートストンブリッジを調整しTA値を較正
　VR2：感度の最大値を調整(約32~128)
　　　※128以上に調整できますが、DACの性能を超えるため正常に動作しません。
　VR3：PCとDACが平衡した際に針がセット位置の中心となるようにOPA1-1の増幅率を調整
　VR4：電流計の有効範囲を超える電流が流れないように調整

基本回路単体でも、DACの代わりにポテンションメータを接続すればメータとして機能します。(TAを測れませんが)
c9f357a9 新月メータ DpCyEXZ1YdZ 2024-06-30 11:58: 「3/7 部品の説明」

すべての部品は秋月電子通商から入手可能です(2024年6月現在)。
使用する部品の例です(6桁の数字は秋月の販売コード)。

〇共通
・基盤
　104303:「片面ガラス・ユニバーサル基板(ブレッドボード配線パターンタイプ)」×2
・抵抗(誤差±1%、1/6Wサイズ)
　10kΩ×6(2本は較正用)、18kΩ×6 、100kΩ×1 、1MΩ×4
・電解コンデンサ
　22μF×1、10μF×1
・セラミックコンデンサ
　10μF×1、4.7μF×1、0.1μF×3、0.01μF×2
・フィルムコンデンサ　
　1nF(1000pF)×2
・端子(基板側)
　100167：「ピンヘッダー 1×40 (40P)」×2
・ソケット(基板↔基板/基板↔ケース接続ケーブル用)
　105779：「分割ロングピンソケット 1×42 (42P)」×2
　(圧着ペンチがあればQIケーブルで)
・ジャンパー線
　102220：「スズメッキ線(0.6mm 10m)」
・リード線
　AWG24ぐらいで赤/黒/その他を適量。次の製品で足りると思います。
　106756：「耐熱電子ワイヤー 2m×7色外径1.22mm(UL3265 AWG24)」

〇基本基板
・AD8226
　117564：「計装アンプ AD8226ARZ」
　105154：「SOP8(1.27mm)DIP変換基板金フラッシュ」
　116274：「連結ソケット(両端オスピン) 8P 2227P-08G-03-L2」
　100035：「丸ピンICソケット ( 8P)」
・OPA1
　4回路オペアンプ単電源、オフセット10mv未満、フルスイングで無くても可
　114178：「4回路入単電源用オペアンプ NJM324D」(例)
　100028：「丸ピンICソケット (14P)」
・LM385 2.5v
　117529：「電圧リファレンス(バンドギャップリファレンス) LM385B-2.5」
・VR1-VR4
　100973：多回転半固定ボリュームたて型 3296W 1kΩ [102]
　100974：多回転半固定ボリュームたて型 3296W 5kΩ [502]
　101033：多回転半固定ボリュームたて型 3296W 50kΩ [503]
　100922：多回転半固定ボリュームたて型 3296W 100kΩ [104]

〇制御基板
・ADS1015：
　113838：「ADS1015使用 PGA機能搭載12bitADコンバーター」
　101591：「丸ピンIC用ソケット (シングル40P) 1×40」
・MCP4726：
　107995：「MCP4726搭載12ビットD/A変換モジュール」
　108617：「丸ピンICソケット ( 6P)」
・DCDC：
　115775：「XC9306使用同期整流昇降圧DC/DCコンバーターキット 5V版」
　（101591：「丸ピンIC用ソケット (シングル40P) 1×40」）
・SBD：
　ショットキーバリアダイオード
　111362：「ショットキーバリアダイオード 30V1A 11EQS03L」(例)
・Raspberry Pi Pico
　116132：「Raspberry Pi Pico ラズベリーパイピコ」

〇ケースへ取り付ける部品
・Meter
　108200：「アナログパネルメーター DE-80N DC100μA」
・LCD
　108896：「I2C接続小型キャラクターLCDモジュール(16×2行・3.3V/5V)ピッチ変換キット」）
・感度Vol
　105700：「小型ボリューム 20KΩB」・・・最低感度は約0.9
　118292：「小型ボリューム 10KΩB」・・・最低感度は約2.2
　117920：「小型ボリューム 5KΩB」・・・最低感度は約5
・RE
　106358：「ロータリーエンコーダー(ノンクリックタイプ)」
　※分解して中のゴムを取り外します。
・タクトスイッチ × 9
　お好みで
・電池Box
　102667：「電池ボックス単3×3本リード線」
　or 102666：「電池ボックス単3×3本リード線・フタ・スイッチ付」
・電源スイッチ
　お好みで
94f30686 新月メータ DpCyEXZ1YdZ 2024-06-30 12:00 1719748844.zip (34KB): 「4/7 ファームウェアについて」

新品のRaspberry Pi Picoをパソコンへ接続するとUSBメモリとして認識されます。
認識されたドライブへ添付ファイルに含まれるファームウェア(sgt-meterX.uf2)をコピーすることで、マイコンにダウンロードされます。
ダウンロード後マイコンがリセットされメーターが起動します。

ファームウェアを更新するには、メーターをパソコンへ接続し電圧を表示している間にBTN1を押します。

ファームウェアの開発環境は「Pico SDK v1.5.1」です。
添付ファイルに含まれるsrc.tgzにコンパイルに必要なリソース一式が含まれます。
a8ae5485 新月メータ DpCyEXZ1YdZ 2024-06-30 12:03: 「5/7 較正の手順」

１.電源接続前の準備
　・スケールを適当なサイズで印刷し、電流計へ貼り付ける。
　　その際、下段の飛び出た目盛を電流計の0,50,100へ合わせる。
　・VR2、VR3、VR4を最小値に設定する(反時計周りにカチカチ音がするまで回す)。

2.較正
  ・PC CAN端子へ何も接続していない状態で感度を最低に設定し、電源を接続する。
  ・電流計の調整ねじを回し、針が目盛の左端と一致するように調整する。
  　(ロットによっては調整しきれないので、その場合は可能な限り左へ寄せる。
  　気になる場合はスケールを傾けて貼りなおす。)
  ・BTN1を押す。
  ・PC CAN端子へ5kΩの抵抗を接続する。(10kΩを並列に2本で5kΩ)
  ・VR4を操作し針がスケールの右端を少し超えたあたりに位置するように調整する。
  ・BTN1を押す。
  ・VR3を操作し針がセット範囲の中心に位置するように調整する。
  ・VR1を操作しPCのTA値(左上)が2.00となるように調整する。
78bc4c6f 新月メータ DpCyEXZ1YdZ 2024-06-30 12:09: 「6/7 機能の説明」

電流計の有効範囲を超える電流が流れなくなったので、電流を止めるブロック機能をなくしました。
TAカウンタの履歴からボディーアクション等によるカウントを無効化できます。
また、自動セットの待ち時間を変更できるようにしました。

以下マニュアルです。
--------------------------------------
〇起動
電源を入れると電源電圧と自動セットの待ち時間設定を2秒間表示します。
パソコンと接続している場合、この間にBTN1を押すとマイコンのファームウェア更新モードへ移行します。

〇LCDの表示
・表示モードは4パターンあり、BTN5の操作で切り替えます。
　1.通常
　　上左：PCのTA値をリアルタイムで表示
　　上中：[PCのTA値]-[DACのTA値]
　　上右：TAカウントの状態
　　　　　表示なし：TAカウント無効
　　　　　count：TAカウント有効
　　　　　PAUSE：TAカウント中断

　　下左：DACのTA値(教会メーターのTA値はこの値)
　　下中：状態表示
　　　　　表示なし：自動TAセット無効
　　　　　SET：TAセット実行中
　　　　　auto：自動TAセット有効
　　下右：TAカウンタ

　2.TA詳細（較正モード）
　　上左：PCのTA値
　　上右：[PCのTA値]-[DACのTA値]

　　下左：DACのTA値
　　下中：メータの目盛(左端:0、セット位置:15、右端40)
　　下右：DACの設定値

　3.ADC詳細（較正モード）
　　上左：PCの電圧(ADC-A1)
　　上右：計装アンプのREF電圧(ADC-A2)

　　下左：DACの電圧(ADC-A0)
　　下右：計装アンプの出力電圧(ADC-A3)

　4.電源電圧（設定モード）
　　上段：電源電圧
　　下段：自動TAセットの待ち時間

・BTN4を押している間、電源電圧を表示します。

〇ボタンの機能
・各ボタンの機能は次の通りです。
　Reset：マイコンリセット
　BTN1：TAセット実行
　BTN2：自動TAセットの有効/無効切替
　BTN3：TAカウントの有効/無効切替
　BTN4：表示を通常モードへ切替、押している間は電源電圧を表示
　BTN5：表示切替(通常→TA詳細→ADC詳細→電源電圧→通常)
　BTN6：TAカウンタをクリア
　BTN7：TAカウンタを履歴から前のカウント値へ戻す
　BTN8：TAカウンタを履歴から次のカウント値へ進める

・電源電圧表示時のみ次の動作となります。
　BTN1：ファームウェア更新モード
　BTN6：自動TAセット待ち時間を0秒にする
　BTN7：自動TAセット待ち時間を減らす
　BTN8：自動TAセット待ち時間を増やす

〇TAセット
　BTN1を押すとメータの針がセット位置へ移動します。

〇自動TAセット
　BTN2の操作で自動TAセットの有効/無効を切り替えます。
　有効な場合は針がスケール両端の下側に飛び出したを目盛付近を一定時間超えた場合、
　TAセットを実行します。TAセットを実行するまでの待ち時間のデフォルトは1秒です。
　PCのTAが6.4より大きい場合は自動セットを実行しません。

〇TAアクションのカウント
　BTN3の操作でTAアクションのカウントの有効/無効を切り替えます。
　有効な場合はトーンアーム操作またはTAセットによってDACのTA値が下がった場合に
　差分をTAカウントとして積算します。
　自動TAセットが有効な場合、1秒間にPCのTAが0.8以上変化した場合、カウントを中断します。
　BTN1を押しTAセットを実行するとカウントを再開します。

〇TAカウントの履歴
　BTN1の操作または自動TAセットの実行によってTAアクションがカウントされた場合、
　TAカウント値を履歴へ保存します。(履歴数20)
　BTN7、BTN8を使用して保存されたカウント値へ戻すことができます。
f977fd47 新月メータ DpCyEXZ1YdZ 2024-06-30 12:12: 「7/7 感度について」

針が目盛の右端にある状態で表示されるTAの差分表示から感度を判定できます。

　-0.5975:感度1、 -0.4162:感度2、 -0.2590:感度4、 -0.1475:感度8
　-0.0793:感度16、-0.0412:感度32、-0.0210:感度64、-0.0140:感度96
　-0.0106:感度128 -0.0071:感度192

感度の計算は次のページを参考としました。
https://www.emeter.de/html/em-pruef2.html

この感度値はAbility 3Aとほぼ一致します(教会5型もおそらく同じです)。

最小の橋に記載された「感度は4と8の間のちょうど真ん中」はおおよそ5.7です。
このメーターだと、針が目盛の右端にある状態で、TAの差分が-0.20にとなる感度が該当します。

感度の最大値をVR2で調整できます。
反時計回りにいっぱいまで回した状態での最大感度は約32です。
VR2を時計回りに回せば最大感度を高く設定できます。
64を超えるぐらいから針が震え始めます。これはDACからのノイズが原因です。
128を超えるとセット操作が範囲内に収まらなくなります。DACの解像度が不足するためです。

感度やTAについては次のC-Meterのページが参考になります。
https://web.archive.org/web/20100806071241/http://www.cmeter.org:80/sensitivity.html
4840cc1b anonymous 2024-07-06 13:23: >>c9f357a9
新月メータさん、詳しい情報ありがとうございます。
迷うことなく材料をそろえることができました。いただいた情報をもとに組み立てしてみます。
9eeffac7 anonymous 2024-08-02 08:31: 韓国や中国、日本の各都市で手に入る高品質なコピー商品から、旅行先でのお得な買い物スポットまで、hacopyがすべて網羅しています。これから海外旅行を計画している方は、hacopyの情報をチェックして：https://www.hacopy.net/news-Higashimon.html
2bb39861 anonymous 2024-09-10 16:31: ぬいぐるみに話しかけ続けたり、可愛がり続けたりすると霊魂が宿る、みたいなアミニズム的な現象って本当にあるんですかね？人形とお話する人とかいますけど、何か治療的効果とかコミニケーションが発生したりとかしてるんでしょうか？
2e5102c6 anonymous 2024-09-16 05:00: 元OSAメンバの投稿を見つけました。
Old Timerさんを批判している投稿と似ていますね。
2ch時代を含めて過去ログに似たような投稿が複数あります。投稿主はOSAのメンバかもしれません。

---
One method of handling a target Critic.
Contact the target Critic by phone, pretending to be a fellow-critic. Agree with the person’s criticisms of scn and voice your own (*see note on “suitable criticisms” below).
Become more strident and whiney until you successfully annoy the person into refuting something you are saying.
Don’t stop, continue to whine using the reject-buttons (these are from a list written by LRH, buttons that cause people to reject what you’re saying) and refuse to stop criticising, don’t acknowledge or listen to anything the target says. If he/she refutes your data accuse him/her of supporting or being a scientologist.
Don’t stop; keep going until the person hangs up on you. (You may have to repeat this action if unsuccessful on first application.)
--- google翻訳
批判の対象者への対処法の 1 つ。
批判の対象者に電話で連絡し、仲間の批判者を装う。その人物の scn に対する批判に同意し、自分の批判も述べる（*「適切な批判」に関する以下の注記を参照）。
さらに声高に、愚痴を言い、相手をいらだたせて自分の発言に反論させるまで続ける。
やめずに、拒否ボタン（LRH が作成したリストにある、自分の発言を拒否させるボタン）を使って愚痴を言い続け、批判をやめず、対象者の言うことを認めず、何も聞かない。対象者があなたのデータを反論した場合は、サイエントロジストを支持している、またはサイエントロジストであると非難する。
やめずに、相手が電話を切るまで続ける（最初の試みで失敗した場合は、この行動を繰り返す必要があるかもしれない）。
---
0e20c5c3 anonymous 2024-09-16 05:07: >>2e5102c6
掲示板のURLです。
https://forum.exscn.net/threads/osa-operatives-how-to-guide.8249/
https://forum.exscn.net/forums/office-of-special-affairs.43/
c032fa9f 新月メータ DpCyEXZ1YdZ 2024-09-22 12:39 1727008780.png (182KB): メーターを改良ました。

https://ufz.yolasite.com/resources/report.pdf を参考にしてTAによる感度補正を実装しました。
TA2.0から5.0の範囲で教会7量子型とほぼ同じリード幅となるように調整しています。

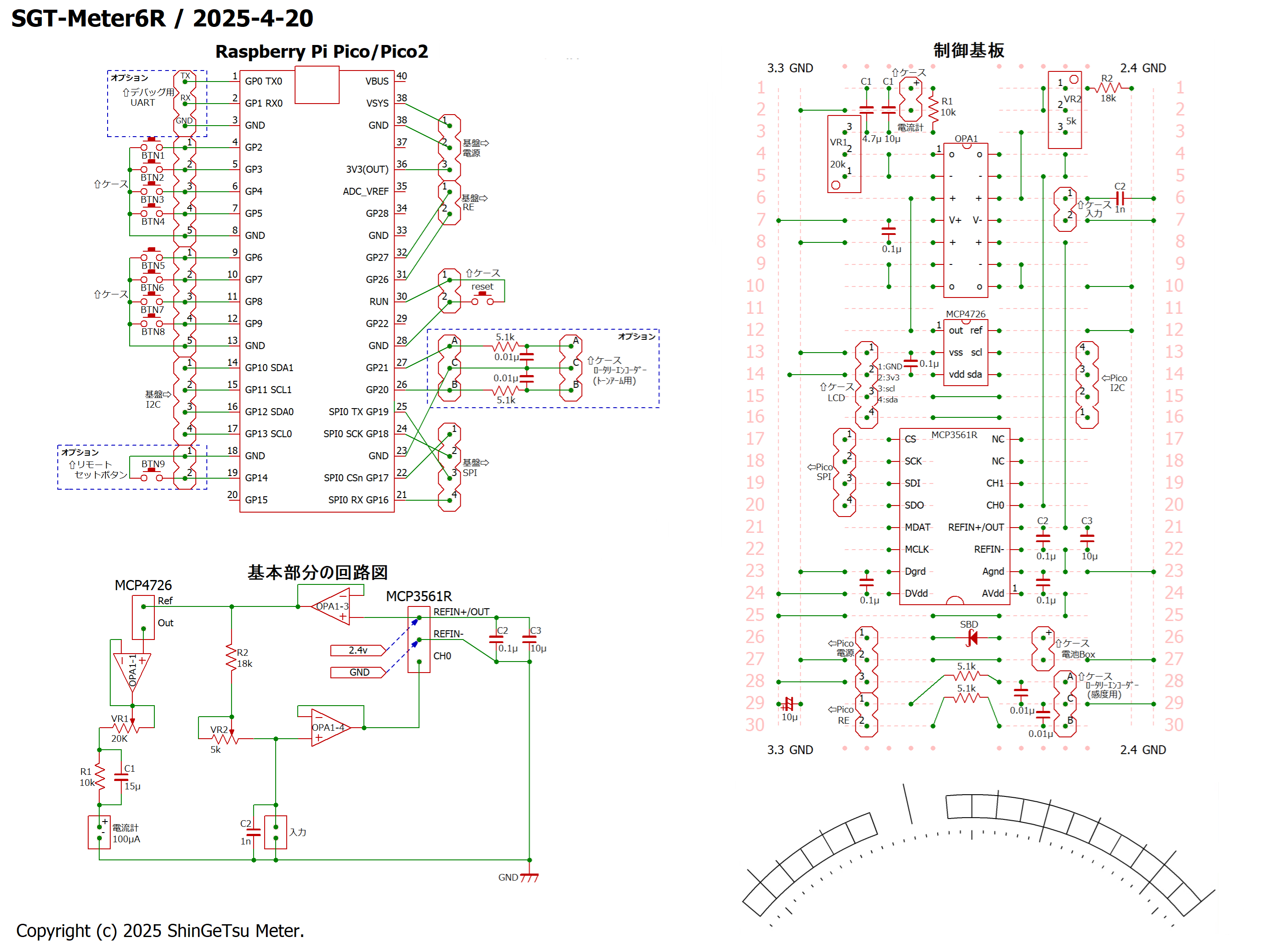

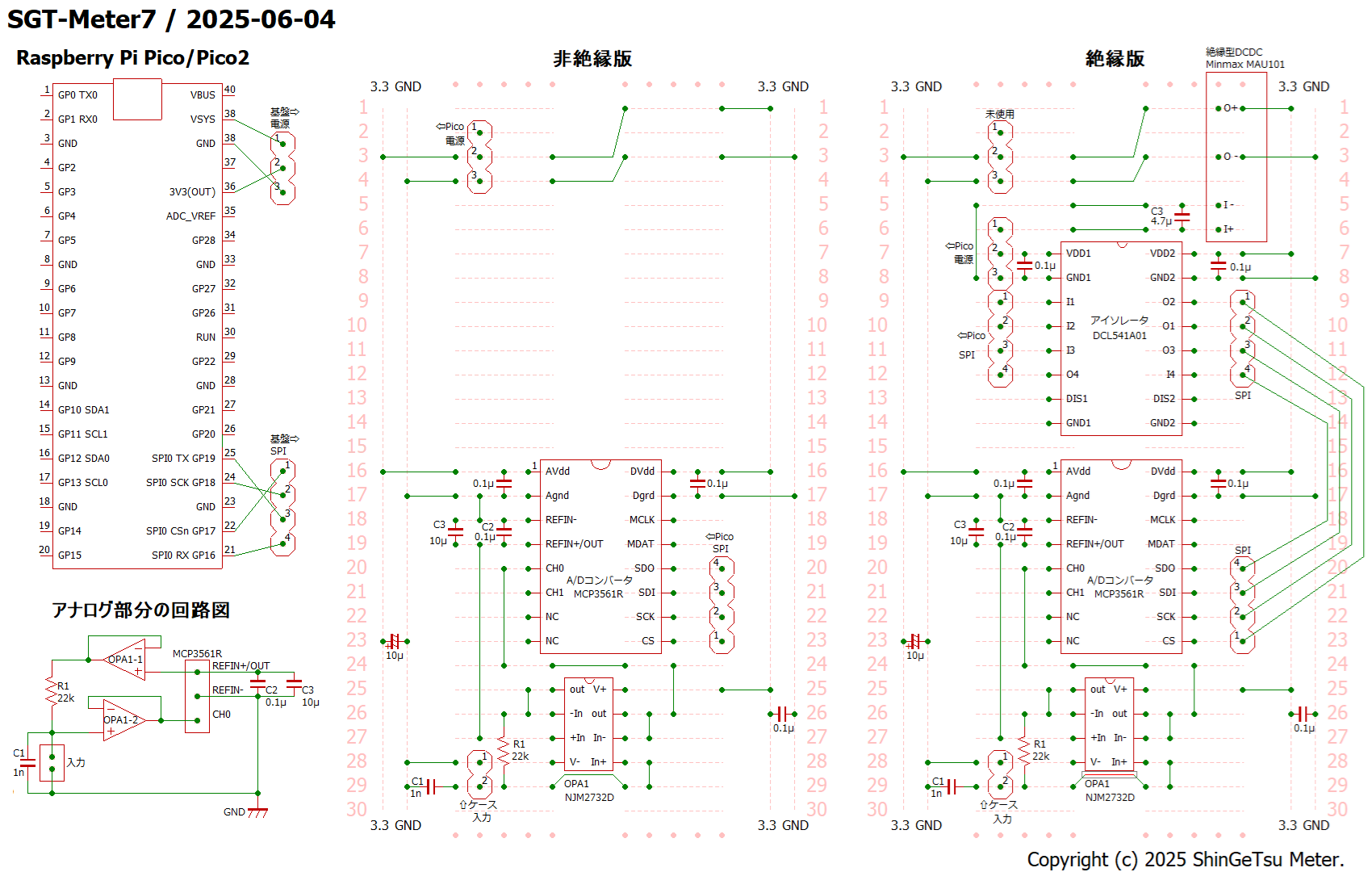

「1/7 実態配線図」

電源電圧は2.0~5.5vです。乾電池3本かエネループ3または4本で動きます。
電池を使用せずにUSB端子からの電源供給でも動きますが、パソコンや充電用アダプタ等と接続した場合は、落雷等による感電の可能性があります。
USB端子からの給電はノイズが多く、感度が高い場合に針が小刻みに動くことがあるので乾電池の使用を推奨します。

青い破線で囲った範囲内のロータリーエンコーダと追加のボタンはオプションです。
実装しなくても使用上問題ありません。
33a43581 新月メータ DpCyEXZ1YdZ 2024-09-22 12:43 1727009036.png (42KB): 「2/7 基本基板の回路図」

増幅回路の出力をマイコンで解析/補正し、デジタル出力するようにしました。
基本基板単体では使えません。
電源にはRaspberry Piの3.3v出力を利用するように変更しました。

VRでは次を調整します。
　VR1：電流計への出力
　VR2：PCのTA値
　VR3：感度の最大値
bec079e5 新月メータ DpCyEXZ1YdZ 2024-09-22 12:47: 「3/7 部品の説明」

すべての部品は秋月電子通商から入手可能です(2024年9月現在)。
使用する部品の例です(6桁の数字は秋月の販売コード)。

〇共通
・基盤
　104303:「片面ガラス・ユニバーサル基板(ブレッドボード配線パターンタイプ)」× 2
・抵抗(誤差±1%、1/6Wサイズ)
　10kΩ×9(2本は較正用)、18kΩ×2 、100kΩ×1(校正用) 、1MΩ×4
・電解コンデンサ
　22μF×1、10μF×1
・セラミックコンデンサ
　10μF×1、4.7μF×1、0.1μF×4、0.01μF×2(オプション)
・フィルムコンデンサ　
　1nF(1000pF)×2
・ジャンパー線
　102220：「スズメッキ線(0.6mm 10m)」

〇基板↔基板/基板↔ケース接続
・リード線
　AWG24ぐらいで赤/黒/その他を適量。次の製品で足りると思います。
　106756：「耐熱電子ワイヤー 2m×7色外径1.22mm(UL3265 AWG24)」
(リード線を直接はんだ付けする場合、以下の部品は不要)
・端子(基板側)
　100167：「ピンヘッダー 1×40 (40P)」×2
・ソケット
　105779：「分割ロングピンソケット 1×42 (42P)」×2
　106788：「熱収縮チューブ(スミチューブC 黒) Φ1.5×0.2×1m」(なくても可)
　ソケットにリード線をはんだ付けして熱収縮チューブで保護します。
・圧着ペンチを持っているなら、ソケットの代わりにQIコネクタハウジングとコネクタを適量

〇基本基板
・AD8226
　117564：「計装アンプ AD8226ARZ」
　105154：「SOP8(1.27mm)DIP変換基板金フラッシュ」
　116274：「連結ソケット(両端オスピン) 8P 2227P-08G-03-L2」
　100035：「丸ピンICソケット ( 8P)」
・OPA1
　4回路オペアンプ単電源、オフセット10mv未満、入出力フルスイング
　108371：「4回路入入出力フルスイングオペアンプ NJM2734D」(例)
　100028：「丸ピンICソケット (14P)」
・LM385 2.5v
　117529：「電圧リファレンス(バンドギャップリファレンス) LM385B-2.5」
・VR1-VR3
　100973：多回転半固定ボリュームたて型 3296W 1kΩ [102]
　100974：多回転半固定ボリュームたて型 3296W 5kΩ [502]
　101032：多回転半固定ボリュームたて型 3296W 20kΩ [203]

〇制御基板
・ADS1015：
　113838：「ADS1015使用 PGA機能搭載12bitADコンバーター」
　101591：「丸ピンIC用ソケット (シングル40P) 1×40」
・MCP4726：
　107995：「MCP4726搭載12ビットD/A変換モジュール」 × ２
　108617：「丸ピンICソケット ( 6P)」 × ２
・SBD：
　ショットキーバリアダイオード
　111362：「ショットキーバリアダイオード 30V1A 11EQS03L」(例)
・Raspberry Pi Pico
　116132：「Raspberry Pi Pico ラズベリーパイピコ」

〇ケースへ取り付ける部品
・電流計
　108200：「アナログパネルメーター DE-80N DC100μA」
・LCD
　108896：「I2C接続小型キャラクターLCDモジュール(16×2行・3.3V/5V)ピッチ変換キット」）
・感度用Vol
　118292：「小型ボリューム 10KΩB」× 2 (１つは感度確認用)
・ロータリーエンコーダー
　106358：「ロータリーエンコーダー(ノンクリックタイプ)」(オプション)
　※分解して中のゴムを取り外します。
・タクトスイッチ × 13（うち4つはオプション）
・電池Box と電源スイッチ
　102667：「電池ボックス単3×3本リード線」と電源スイッチ
　または 102666：「電池ボックス単3×3本リード線・フタ・スイッチ付」
01e290fd 新月メータ DpCyEXZ1YdZ 2024-09-22 12:51 1727009505.zip (36KB): 「4/7 ファームウェア」

ファームウェアは添付ファイルに含まれる「sgt-meter5.uf2」です。
ファームウェアが書き込まれていないRaspberry Pi Picoをパソコンへ接続するとUSBメモリとして認識されます。
認識されたドライブへファイルをコピーすることで、ファームウェアが書き込まれます。
ファームウェアの開発環境は「Pico SDK v1.5.1」です。
添付ファイルに含まれるsrc.tgzにコンパイルに必要なリソース一式が含まれます。
587f58c9 新月メータ DpCyEXZ1YdZ 2024-09-22 12:55 1727009745.png (62KB): 「5/7 較正」

１.電源接続前の準備
　・メーター用スケールを適当なサイズで印刷し、電流計へ貼り付ける。
　　その際、下段の飛び出た目盛を電流計の0,50,100へ合わせる。
　・感度用スケールを適当なサイズで印刷し、感度Volの可動範囲に合わせて貼り付ける。
　・VR1、VR3を最小値に設定する(反時計周りにカチカチ音がするまで回す)。
　・感度Volを最小値に設定する(反時計周りにいっぱいまで回す)。

2.較正
  ・入力端子へ何も接続していない状態で電源を接続する。
  ・電流計の調整ねじを回し、針が目盛の左端と一致するように調整する。
  　調整しきれない場合は可能な限り左へ寄せる。
  ・入力端子へ5kΩの抵抗を接続する(10kΩを並列に2本で5kΩ)。
  ・VR2を操作しPCのTA値(左上)が2.00となるように調整する。
  ・BTN1を押す。
  ・VR1を操作し針がセット範囲の中心に位置するように調整する。
  ・入力端子へ5kΩに加えて100kΩの抵抗を並列に接続する。
  ・感度Volを最大値に設定する(時計回りにいっぱいまで回す)
  ・VR3を操作し針が目盛の右端と一致するように調整する。

3.感度スケール
　・BTN5を押しTA詳細を表示する。
  ・入力端子へ感度確認用の10kΩボリュームを接続する。
  ・ボリュームを操作しPCのTA値(左上)が2.40となるようにする。
  ・BTN1を押す

　・ボリュームを操作しPCのTA値が1.90となるように調整する。
  ・感度Volを操作し感度(右下)が1となるよう調整する。(※)
  ・スケール上の感度Volが指す位置へ1と書く
　　
　・ボリュームを操作しPCのTA値が2.10となるように調整する。
  ・感度Volを操作し感度が2となるよう調整する。(※)
  ・スケール上の感度Volが指す位置へ2と書く

　・ボリュームを操作しPCのTA値が2.20となるように調整する。
  ・感度Volを操作し感度が4となるよう調整する。(※)
  ・スケール上の感度Volが指す位置へ4と書く

　・ボリュームを操作しPCのTA値が2.30となるように調整する。
  ・感度Volを操作し感度が8となるよう調整する。(※)
  ・スケール上の感度Volが指す位置へ8と書く

　・ボリュームを操作しPCのTA値が2.34となるように調整する。
  ・感度Volを操作し感度が16となるよう調整する。(※)
  ・スケール上の感度Volが指す位置へ16と書く

　・ボリュームを操作しPCのTA値が2.37となるように調整する。
  ・感度Volを操作し感度が30となるよう調整する。(※)
  ・スケール上の感度Volが指す位置へ30と書く

※：感度の計測値が安定するまで5秒ほどかかる。
0c537f50 新月メータ DpCyEXZ1YdZ 2024-09-22 13:00: 「6/7 マニュアル」

〇起動
電源を入れると電源電圧と自動セットの待ち時間設定を2秒間表示し、その後通常モードを表示します。
パソコンと接続している場合、この間にBTN1を押すとDFUモードへ移行しUSBメモリとして認識されます。
DFUモードへ移行すると操作を受け付けなくなるので、ファームウェアを更新しない場合はリセットしてください。

〇LCDの表示
・表示モードは4パターンありBTN5の操作で切り替えます。
　1.通常
　　上左：PCのTA値をリアルタイムで表示
　　上中：[PCのTA値]-[DACのTA値]
　　上右：状態表示
　　　　　a：自動TAセット有効
　　　　　c：TAカウント有効
　　　　　!：TAカウント中断
　　　　SET：TAセット実行中
　　下左：DACのTA値。教会メーターのTA値はこの値
　　下中：リード値針の位置を数値化(左端:-15、セット位置:0、右端：25)
　　　　　※電流計の精度により右に振れるほど誤差が大きくなります。
　　下右：TAカウンタ
　2.TA詳細（較正モード）
　　上左：PCのTA値
　　上右：[PCのTA値]-[DACのTA値]
　　下左：DACのTA値
　　下中：感度補正の倍率
　　下右：感度値 ※感度の説明を参照
　3.ADC詳細（較正モード）
　　上左：PCの電圧(ADC-A1)
　　上右：計装アンプのREF電圧(ADC-A2)
　　下左：DACの電圧(ADC-A0)
　　下右：計装アンプの出力電圧(ADC-A3 - ADC-A2)
　4.電源電圧（設定モード）
　　上左：電源電圧
　　下段：自動TAセットの待ち時間

・BTN4を押している間、電源状態を表示します。

〇操作
・各ボタンの機能
　Reset：マイコンリセット

　BTN1：TAセット実行
　BTN2：自動TAセットの有効/無効切替
　BTN3：TAカウントの有効/無効切替
　BTN4：表示を通常モードへ切替、押している間は電源状態を表示

　BTN5：表示切替(通常→TA詳細→ADC詳細→電源電圧→通常)
　BTN6：TAカウンタをクリア
　BTN7：TAカウンタを履歴から前のカウント値へ戻す
　BTN8：TAカウンタを履歴から次のカウント値へ進める

　BTN9：TAセット実行(フットスイッチ等の引き出し用)
　BTN10：未使用
　BTN11：未使用
　BTN12：未使用

　(電源電圧表示時のみ次の機能)
　BTN6：自動TAセット待ち時間を0秒にする
　BTN7：自動TAセット待ち時間を減らす
　BTN8：自動TAセット待ち時間を増やす

・ロータリーエンコーダー
　トーンアーム、TA用DACの電圧を操作する

・感度用ボリューム
　感度を約0.5～32の範囲で設定する。

〇TAセット
　BTN1を押すとメータの針がセット位置へ移動します。
　LCDへ0.5秒ほど「SET」と表示します。
　実際の処理時間は0.1秒未満で、その間Raspberry Pi PicoのLEDが点灯します。

〇自動TAセット
　BTN2の操作により自動TAセットの有効/無効を切り替えます。
　有効な場合は針が一定時間連続してスケールの範囲を超えた場合にTAセットを実行します。
　自動TAセットを実行するまでの待ち時間のデフォルトは0.5秒です。

〇TAアクションのカウント
　BTN3の操作によりTAアクションのカウントの有効/無効を切り替えます。
　有効な場合はトーンアーム操作またはTAセットによってDACのTA値が下がった場合に
　差分をTAカウントとして積算します。
　自動TAセットが有効な場合、1秒間にPCのTAが0.8以上変化した場合、カウントを中断します。
　BTN1を押しTAセットを実行するとカウントを再開します。

〇TAカウントの履歴
　BTN1の操作または自動TAセットの実行によってTAアクションがカウントされた場合、
　TAカウント値を履歴へ保存します。(履歴数20)
　BTN7、BTN8を使用して保存されたカウント値へ戻すことができます。

〇その他
・PCのTAが6.4以上の場合、缶を手放していると判断し、メーターへの出力と自動セットを停止します。
・感度Volが劣化すると、針が不規則に大きく動く可能性があります。
　ロックスラムのような挙動に遭遇した場合は、感度を変更して挙動が継続するか確認してください。
c79db46a 新月メータ DpCyEXZ1YdZ 2024-09-22 13:04 1727010298.png (38KB): 「7/7 感度」

TA2.0～5.0の範囲で針の振れ幅が教会7量子型と同じになるように補正しています。
具体的にはTAが2.3から4.3の範囲のとき、変化した抵抗値が同じならば、リードが同じになるように補正しています。

添付のグラフはリード幅の実測値です。
Ability 3aと教会7量子型のデータは https://ufz.yolasite.com/resources/report.pdf を参考にしています。

TAと補正による倍率の関係はおおよそ次の通りです。
　2.3未満：1.0倍、3.0：1.4倍、3.6：2倍、4.0：2.7倍
　4.5：4.1倍、5.0：6.4倍、5.5以上：11.7倍

感度を高く設定した場合、TAが高くなるとセット操作が範囲内に収まらなくなります。
セット操作が期待通りに機能しなくなるTA値はおおむね次のとおりです。
　感度16　TA5.2
　感度24　TA4.8
　感度32　TA4.5
これは、補正しない場合の感度128に相当します。
この感度では教会メーターでも、トーンアームを約0.1度操作するだけで針がセット範囲から外れるため、
非常に繊細な操作が必要かと思います。

TA詳細表示モード時にリード値が11から27の範囲にある場合、おおよその感度値を計測して表示します。
計測が安定するまで5秒ほどかかります。TA2.4付近で誤差が少なくなります。
より正確な感度値が必要でしたら、https://www.emeter.de/html/em-pruef2.html を参考に計測してください。

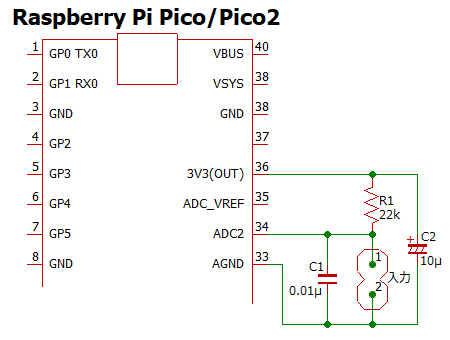

f4dd28c9 新月メータ DpCyEXZ1YdZ 2024-10-09 11:12: Arduino/Therminoを使ったメータ自作の記事を見つけました。
https://www.digikey.jp/en/maker/projects/diy-ultra-sensitive-thereminoarduino-polygraph-scientology-emeter/598b5a3ca62647d597dc1f7e44c2b809

増幅回路なしでマイコン内蔵の10bitADCのみでは、精度が十分でない気もしますが、
パソコン/スマートフォンで制御する自作メーターの参考になるかもしれません。
4b34e927 あんすー 2024-10-23 23:59: 今まで、色々なセミナーを受けて来ました。瞑想もしてきました。有名なマスターの本も読みました。

しかし、全く変わらなかったのです。

なぜ変わらないのか？を自分なりに考えてみたら、こういうことではないかと思いました。

これは、ロンも、エイブラハムも、バシャールも、クリシュナムルティも、oshoも言い忘れたことだと思います。
特に、メーターを使う時は、これが必要だと思います。

よかったら、見て下さい。

アダルトチルドレン「やりたくないことは、やらない」ができない人💞孤独からの自由
https://youtu.be/sHX1Mek4uCE
b9c32342 Aspipseprusia [Aspipseprusia@yougadget.top] 2024-11-18 10:42: игры как приручить дракона симулятор беззубика играть <a href=https://apk-smart.com/igry/simulyatory/1409-vzlomannyj-dragons-rise-of-berk-mod-mnogo-deneg.html>https://apk-smart.com/igry/simulyatory/1409-vzlomannyj-dragons-rise-of-berk-mod-mnogo-deneg.html</a> игры как приручить дракона симулятор беззубика играть

P.S Live ID: K89Io9blWX1UfZWv3ajv
P.S.S <a href=http://salegame.ru/showthread.php?p=224502#post224502>Программы и игры для Андроид телефона</a> <a href=https://www.livejournal.com/login.bml?returnto=https%3A%2F%2Fwww.livejournal.com%2Fupdate.bml&subject=%D0%9A%D0%B0%D0%BA%20%D1%81%D0%BE%D1%81%D1%82%D0%B0%D0%B2%D0%B8%D1%82%D1%8C%20%D1%81%D0%BB%D0%BE%D0%B2%D0%BE%20%D0%B8%D0%B7%20%D0%BA%D0%BE%D0%BC%D0%B1%D0%B8%D0%BD%D0%B0%D1%86%D0%B8%D0%B8%20%D0%B1%D1%83%D0%BA%D0%B2%3F&event=%D1%81%D0%BA%D0%B0%D1%87%D0%B0%D1%82%D1%8C%20jurassic%20world%20%D0%B2%D0%B7%D0%BB%D0%BE%D0%BC%20%3Ca%20href%3Dhttps%3A%2F%2Fapk-smart.com%2Figry%2Farkady%2F526-jurassic-world-vzlomannyj-chit.html%3Ehttps%3A%2F%2Fapk-smart.com%2Figry%2Farkady%2F526-jurassic-world-vzlomannyj-chit.html%3C%2Fa%3E%20%D1%81%D0%BA%D0%B0%D1%87%D0%B0%D1%82%D1%8C%20jurassic%20world%20%D0%B2%D0%B7%D0%BB%D0%BE%D0%BC%20%0D%0A%20%0D%0AP.S%20Live%20ID%3A%20K89Io9blWX1UfZWv3ajv%20%0D%0AP.S.S%20%3Ca%20href%3Dhttps%3A%2F%2Fforum.orionspb.ru%2Fviewtopic.php%3Ff%3D3%26t%3D15246%26p%3D60762%23p60762%3E%D0%9F%D1%80%D0%BE%D0%B3%D1%80%D0%B0%D0%BC%D0%BC%D1%8B%20%D0%B8%20%D0%B8%D0%B3%D1%80%D1%8B%20%D0%B4%D0%BB%D1%8F%20%D0%90%D0%BD%D0%B4%D1%80%D0%BE%D0%B8%D0%B4%20%D1%82%D0%B5%D0%BB%D0%B5%D1%84%D0%BE%D0%BD%D0%B0%3C%2Fa%3E%20%3Ca%20href%3Dhttps%3A%2F%2Fwjp.clan.su%2Fforum%2F140-311811-1%234298977%3E%D0%9F%D1%80%D0%BE%D0%B3%D1%80%D0%B0%D0%BC%D0%BC%D1%8B%20%D0%B8%20%D0%B8%D0%B3%D1%80%D1%8B%20%D0%B4%D0%BB%D1%8F%20%D0%90%D0%BD%D0%B4%D1%80%D0%BE%D0%B8%D0%B4%20%D1%82%D0%B5%D0%BB%D0%B5%D1%84%D0%BE%D0%BD%D0%B0%3C%2Fa%3E%20%3Ca%20href%3Dhttps%3A%2F%2Fwowjp.net%2Fnews%2Fotkrytie_warlords_of_draenor_6_2_3_na_wow_circle%2F2016-01-06-10775%3E%D0%9F%D1%80%D0%BE%D0%B3%D1%80%D0%B0%D0%BC%D0%BC%D1%8B%20%D0%B8%20%D0%B8%D0%B3%D1%80%D1%8B%20%D0%B4%D0%BB%D1%8F%20%D0%90%D0%BD%D0%B4%D1%80%D0%BE%D0%B8%D0%B4%20%D1%82%D0%B5%D0%BB%D0%B5%D1%84%D0%BE%D0%BD%D0%B0%3C%2Fa%3E%20%20234bd94%20>Программы и игры для Андроид телефона</a> <a href=https://venux.cc/showthread.php?tid=7227&pid=71479#pid71479>Программы и игры для Андроид телефона</a> bc05e81
e7d54d2f anonymous 2024-12-09 12:00: 500 kva transformers https://shopcryptominer.com/ This is a magnificent article, Given such an exceptional measure of information in it, These kind of articles keeps the clients fervor for the site, and continue sharing more ... positive conditions . I can’t believe focusing long enough to research; much less write this kind of article. You’ve outdone yourself with this material without a doubt. It is one of the greatest contents . I really loved reading your blog
148ad6f8 anonymous 2024-12-09 13:28: これは、ロンも、エイブラハムも、バシャールも、クリシュナムルティも、oshoも言い忘れたことだと思います。
https://evokorea.com
b939b0d4 anonymous 2024-12-09 13:31: get more info https://familytotosite.com/ whoah this blog is great i like reading your articles. Keep up the great paintings! You know, a lot of individuals are looking around for this info, you can aid them greatly
0ae97269 anonymous 2024-12-09 13:41: 스포프레스 https://www.insolitofestival.org/ も、クリシュナムルティも、oshoも言い忘れたことだと思い
0cbcf413 anonymous 2024-12-09 13:43: read more https://totosearchsite.com/ Hello! I recently would wish to give a massive thumbs up for your fantastic information you could have here on this post. I’ll be returning to your blog to get more detailed soon
7a660750 anonymous 2024-12-09 13:43: Learn more https://eatrunquarantine.com/ Hello! I recently would wish to give a massive thumbs up for your fantastic information you could have here on this post. I’ll be returning to your blog to get more detailed soon
481681bd anonymous 2024-12-09 13:44: Learn more https://totositemagazine.com/ The reasoning behind this drill hthat quite a few of you may be happy not to have to enjoy the 'evils' of electricity or fresh water; I would like to see the dam in continued operation.
98b648a3 anonymous 2024-12-09 13:47: here https://astrolabetv.com Start being true conservatives? You mean everyone should be an ignorant, uneducated bible-beater getting all information from talk radio? Support for the paranoid, anti-government movement that is the libertarian/tea bagger agenda is an act of shear stupidity. I really wish you would wake up to the fact that you don't represent the views of sensible americans. All your movement will ever accomplish is to make life better for the ruling wealthy and the corporations through which they profit (while the masses suffer). Please keep those f***ed up views off this site and down in that sh*thole known as Texas where they belong. Believe it or not, you can speak out against the drug war without insulting educated progressives with your silly beliefs.
a425323e anonymous 2024-12-09 13:48: website https://dmx-official.com/ I just thought it may be an idea to post incase anyone else was having problems researching but I am a little unsure if I am allowed to put names and addresses on here.
b4cf3122 anonymous 2024-12-09 13:52: 메이저사이트 https://infogram.com/untitled-chart-1hd12yxnyonrx6k?live Nice post. I study something tougher on totally different blogs everyday. It is going to always be stimulating to learn content from different writers and observe a little bit something from their store. I’d choose to make use of some with the content on my blog whether you don’t mind. Natually I’ll provide you with a link in your web blog. Thanks for sharing
958b3dba anonymous 2024-12-09 13:59: here https://heromt.com/ Packaging Papa provide quality printing & packaging services all over the globe and specially for USA, producing an extensive range of printed and handwritten materials, from special literature to promotional materials for the most recognized brands you can try our
694b1297 anonymous 2024-12-09 14:00: get more info https://totositeland.com/ Nice post. I study something tougher on totally different blogs everyday. It is going to always be stimulating to learn content from different writers and observe a little bit something from their store. I’d choose to make use of some with the content on my blog whether you don’t mind. Natually I’ll provide you with a link in your web blog. Thanks for sharing
93378b56 anonymous 2024-12-09 14:01: References https://thebrennanhouse.org Start being true conservatives? You mean everyone should be an ignorant, uneducated bible-beater getting all information from talk radio? Support for the paranoid, anti-government movement that is the libertarian/tea bagger agenda is an act of shear stupidity. I really wish you would wake up to the fact that you don't represent the views of sensible americans. All your movement will ever accomplish is to make life better for the ruling wealthy and the corporations through which they profit (while the masses suffer). Please keep those f***ed up views off this site and down in that sh*thole known as Texas where they belong. Believe it or not, you can speak out against the drug war without insulting educated progressives with your silly beliefs.
06fbc12d anonymous 2024-12-09 14:03: 토토안전나라 https://www.safetytoto.com Hello ! I am a student writing a report on the subject of your post.Your article is an article with all the content and topics. I've ever wanted . Thanks to this, it will be of great help to the report I am preparing now.Thanks for your hard work. And if you have time, please visit my site as well. is one very interesting post. like the way you write and I will bookmark your blog to my favorites. Strong blog. I acquired various nice information
d6d1876d anonymous 2024-12-09 14:07: good contents https://baccaratfriend.com/ I would like to thnkx for the efforts you have put in writing this site. I’m hoping the same high-grade site post from you in the upcoming as well. In fact your creative writing abilities has inspired me to get my own site now. Really the blogging is spreading its wings fast. Your write up is a great example of it. rentacarkosovo
f2823c28 anonymous 2024-12-09 14:08: 먹튀클래스 https://eatrunclass.com/ Thank you for every one of your work on this blog. My mother enjoys going through investigation and it’s really easy to see why. My partner and i learn all about the powerful way you offer informative solutions via this website and invigorate participation from other ones on this subject matter then our child is actually studying a great deal. Have fun with the rest of the year. You’re the one conducting a fantastic job.
dd3bf693 anonymous 2024-12-09 14:32: View data https://www.cameronhouseschool.org/ Thank you so much for the post yd delighted in perusing this one. Continue posting. Much obliged for sharing
56c500e7 anonymous 2024-12-09 14:38: more info https://dontforgetdelicious.com/ Only then can we fulfill our dreams. When wtitute in Delhi. For this you will get a good solid way to achieve your goals in the specified time frame. For which
8bdd67e6 anonymous 2024-12-09 14:42: read more https://www.casinosesang.com Our own wales can easily compilation of calculated forums those thickness analysts could be the similar to some of the shell planking along with more significant damage so that they project after dark planking
627d1de2 anonymous 2024-12-09 14:57: here https://politicadeverdade.com/ Recently, I have commenced a blog the info you give on this site has encouraged and benefited me hugely. Thanks for all of your time & work.
65d0d0f7 anonymous 2024-12-09 15:04: gendersite https://www.gendersite.org/ whoah this blog is great i like reading your articles. Keep up the great paintings! You know, a lot of individuals are looking around for this info, you can aid them greatly
3ec77c1d anonymous 2024-12-09 15:10: check here https://tobadge.com/ Thank you so much for thd came upon your website. Fabulous post. Thanks a ton for sharing your knowledge! It is great to see that some people still put in an effort into managing their websites. I’ll be sure to check back again real soon
55e1a734 anonymous 2024-12-09 15:13: Learn more https://medijskestudije.org/ Can I play free casino gam player, so you might have to install it if you want to play some of these games and don’t have Flash installed on your computer yet.
